Реєстратор 06000.6 (ЕКГ-1), СТМ "Telecardian"

Реєстратор 06000.6 (ЕКГ-1), СТМ "Telecardian"
Реєстратор ЕКГ 06000.6 - портативний понад малогабаритний електронний пристрій з автономним живленням, призначений для використання в якості 1-канального подієвого реєстратора ЕКГ або персонального комп'ютерного електрокардіографа, в складі СТМ "Telecardian", СМ "DiaСard" або інших сумісних системах.

Область застосування:
амбулаторний нагляд за пацієнтами кардіологічного профілю;
центри віддаленого моніторингу, call-центри;
відділення кардіології і функціональної діагностики;
служби невідкладної допомоги загального (цивільного) профілю;
медицина "катастроф", шпиталі, медсанчастини;
на транспорті: автомобільному, залізничному, водному, авіаційному;
спортивна медицина, в науково-дослідних цілях, в експедиціях.
Особливість:
застосування технології Smart Bluetooth (Bluetooth Low Energy - BLE) дозволило максимально зменшити габаритні розміри і масу реєстраторів, при цьому істотно збільшити час автономної роботи;
наявність вбудованої флеш-пам'яті для зберігання фрагментів ЕКГ при роботі в автономному режимі (без ЗКП);
вбудований кабель відведень збільшує надійність і якість реєстрації ЕКГ;
наявність надлегкого, міцного і герметичного корпусу суттєво розширило сферу застосування.
Режими роботи:
Електрокардіограф — потокова передача даних ЕКГ на ЗКП (зовнішній керуючий пристрій: смартфон, планшет) в режимі реального часу, без збереження в пам'яті реєстратора;
Подійний монітор — фрагменти ЕКГ зберігаються у внутрішній пам'яті реєстратора з подальшою передачею на ЗКП.
Можливості:
реєстрація ЕКГ: 1 канал - від 10 с до 72 годин;
перегляд ЕКГ на дисплеї планшета або смартфона: зміна швидкості, посилення, масштабу, налаштувань цифрових фільтрів;
вимір ЧСС в реальному часі, контроль обриву електродів - звукова індикація;
встановлення тривог: брадикардія, тахікардія, пауза, аритмія, відсутність сигналу - звукова індикація;
в режимі "Подійний монітор" - запис фрагментів ЕКГ тривалістю від 30 до 240 с: за розкладом, на вимогу, по тривозі, передісторії події - до 60 секунд;
збереження записів в Архіві ВУУ, виведення на друк записів ЕКГ на стаціонарний локальний або мережевий Wi-Fi принтер, підтримка роботи з портативними BT / BLE принтерами, відправлення на електронну пошту, передача даних у "Особистий кабінет" СТМ "Telecardian", на Google Drive, у "Cardiolyse" або інше хмарне сховище, в ПЗ "Фазаграф";
робота у складі СТМ "Telecardian", СМ "DiaСard";
інтеграція з іншим ПО і сервісами (SDK&API);
експорт переданих записів в формати EDF+ і HL7 aEcg;
імпорт записів в форматі EN 1064 SCP-ECG.
Принцип роботи:
прецизійний підсилювач з високим вхідним опором;
відсутність роздільних конденсаторів;
контроль обриву електродів;
синхронний 24-розрядний ƩΔ АЦП, 32-розрядний МК архітектури ARM CORTEX M4F;
бездротовий інтерфейс зв'язку Smart Bluetooth (BLE 4.2-5.2);
вбудований Li-Pol акумулятор, зарядка від зовнішнього джерела живлення, вбудований контролер та індикатор зарядки;
керування від 1 кнопки: ввімкнення/вимикання, старт/стоп запису, запуск на дослідження;
дистанційне керування зовнішніми функціями (через ПЗ ЗКП);
відновлення режиму передачі даних, автоматичне вимикання при відсутності з'єднання чи перевищенні часу очікування;
безкоштовне базове ПЗ до ЗКП "DiaCard - ЭКГ. Регистратор", ОС Android 7-12 (встановлення з Google Play Market або з APK-файлу);
сумісність з ОС IOS 8+ (ПЗ в розробці);
контроль версій і автоматичне оновлення внутрішнього ПЗ реєстратора і ЗКП;
міцний корпус з ABС - пластику, зручна система фіксації реєстратора;
відповідність до вимог IEC (EN) 60601-1;
захист входів ЕКГ від імпульсів дефібрилятору (за вимогою).

Технічні параметри:
Модель    06000.6
Кількість відведень    1
Тип відведень    Ch1«+», Ch1«-»
Діапазон вхідних напруг

±0.005÷±5.0 мВ

Частотний діапазон

0.005÷75 Гц

Послаблення синфазних сигналів
>90 дБ

Частота АЦП у режимах:
- «Електрокардіограф»
- «Подійний монітор» (ПМ)

250, 500, 1000 Гц
250 Гц

 Цифрова фільтрація
0.005, 0.01, 0.05, 0.1, 25, 35, 50/60, 75 Гц, ADS, ФПЕ

Контроль обриву електродів
+

Внутрішня пам’ять даних, флеш
8 МБ

Час запису (режим «ПМ»)
200 хвилин

Запис передісторії (петлі)
0÷120 с, з кроком 30 с

Захист від імпульсів дефібрилятора
≤ 80 Дж

Інтерфейс зв’язку з ЗКП
BLE 5.0

Живлення, акумулятор, вбудований

Li-Pol 3.7В, 80÷90 мАг

Тривалість роботи, режими:
- «Очікування»
- «Електрокардіограф»
- «ПМ», без тривог іпетлі
- «ПМ», з тривогами і петлею

≥ 12 місяців
≤ 48 годин
≤ 168 годин
≤ 72 години
Габаритні розміри (без електродів)

39.5 х 81 х 7.0 (7.8) мм

Вага (без електродів)

≤ 17 г

 Тип захисту, код захисту

BF, IP64, (IP67 – на вимогу)

Базова комплектність:
 Позиція    Кількість
Реєстратор ЕКГ, модель 06000.6, шт
1

Кабель – адаптер USB (AM) для ЗП реєстратора, шт.

1

Футляр для зберігання і перенесення реєстратора, шт.

1

Керівництво з експлуатації, брошура, шт.
1

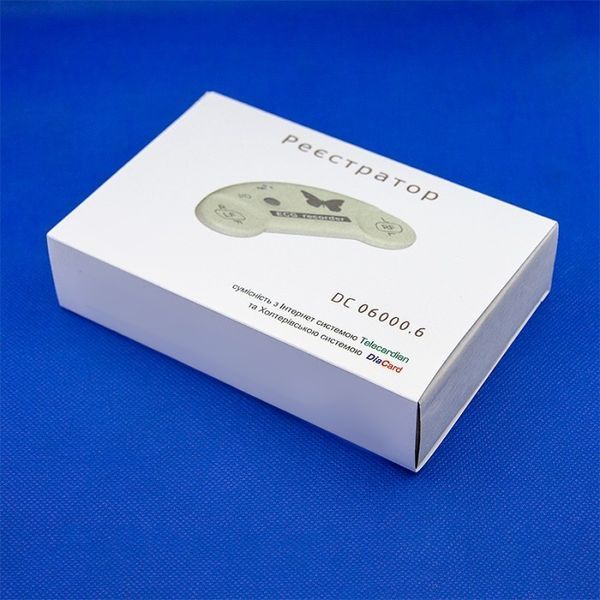

Упаковка, шт.
1

Додаткові аксесуари (замовляються окремо):
Перелік
Електроди ЕКГ одноразові (для холтерівських досліджень)
Гель-паста електродна токопровідна
Смартфон, планшет ОС Android: Samsung, Lenovo, Xiaomi (модель і комплектація — за узгодженням)
Ноутбук 15-17" або стаціонарний ПК (системний блок, монітор 22-27", лазерний принтер А4, аксесуари) Windows 10 (модель і комплектація — за узгодженням)
Блок живлення ~110÷220В 50÷60Гц / 5В 1А, USB (AF)

Джерело автономного живлення типу Powerbank від 2200 мА·год і вище
Гарантія
Від виробника, 12 місяців.
