Реєстратор 06000.22 (ЕКГ-6), СТМ "Telecardian"

Реєстратор 06000.22 (ЕКГ-6), СТМ "Telecardian"
Реєстратор ЕКГ 06000.22 — портативний електронний пристрій з автономним живленням, призначений для реєстрації ЕКГ 1-м біполярному або 6-ти монополярних відведеннях, передачі отриманих даних на Android - пристрій: ПК, планшет або смартфон, зі встановленим програмним забезпеченням «DiaCard — ЕКГ Реєстратор», ОС Android 7-12.

Реєстратор ЕКГ 06000.22 призначений для використання у якості 1÷6 канального персонального комп'ютерного електрокардіографа, подійного монітора, а також як реєструючий пристрій в складі СТМ "Telecardian" або інших сумісних системах.

Область застосування:
амбулаторний контроль пацієнтів кардіологічного профілю;
центри віддаленого моніторингу, call-центри;
відділення кардіології та функціональної діагностики;
служби невідкладної допомоги загального (цивільного) профілю;
медицина "катастроф", шпиталі, медсанчастини;
на транспорті, автомобільному, залізничному, авіаційному, водному;
спортивна медицина, у науково-дослідницьких цілях, в експедиціях;
в домашніх умовах (вдома, на роботі, на відпочинку, в дорозі) відповідно до рекомендацій та під наглядом лікаря.
Режими роботи:
Електрокардіограф — потокова передача даних ЕКГ на ЗКП (зовнішній керуючий пристрій): смартфон, планшет) у режимі реального часу, без збереження у пам'яті реєстратора
Подійний монітор — реєстрація фрагментів ЕКС в ручному або автоматичному режимах, зберігання в пам'яті реєстратора з подальшою передачею на ЗКП.
Особливістю цього реєстратора є: вбудовані пальцьові електроди, роз’єм для підключення кабелів відведень, наднизьке енергоспоживання і наявність вбудованої пам’яті для зберігання фрагментів ЕКГ, що робить його універсальним для персонального контролю пацієнтом роботи серця в домашніх умовах та професійного застосування в медичній практиці

Можливості:
реєстрація ЕКС: 1 або 6 відведень, до 15 діб;
реєстрація ЕКГ із вбудованих в реєстратор пальцевих електродів чи з кабелів відведень на 3 чи 4 дроти (електроди);
перегляд ЕКГ на дисплеї планшета або смартфона: 1, 3 чи 6 каналів, зміна швидкості, масштабу, налаштувань цифрових фільтрів;
вимірювання ЧСС у реальному часі, контроль обриву електродів — звукова індикація;
встановлення тривог: брадикардія, тахікардія, пауза, аритмія, відсутність сигналу — звукова індикація;
в режимі "Подійного монітора" - запис фрагментів ЕКС тривалістю від 30 до 240 с: за розкладом, за вимогою, за тривогою, передісторія події — до 60 с;
збереження записів в Архіві ВУУ, висновок на друк, підтримка роботи з портативними BT / BLE принтерами, відправлення на електронну пошту, передача даних у "Особистий кабінет" СТМ "Telecardian", на Google Drive, у "Cardiolyse" або інше хмарне сховище, в ПЗ "Фазаграф";
інтеграція з іншим ПЗ та сервісами (SDK&API);
експорт записів у формати: EDF+, HL7 aEcg;
імпорт записів у форматі EN 1064 SCP-ECG.
Принцип роботи:
прецизійні підсилювачі з високим вхідним опором;
відсутність роздільних конденсаторів;
контроль обриву електродів;
синхронний 24-розрядний ƩΔ АЦП, 32-розрядний МК архітектури ARM CORTEX M4F;
бездротовий інтерфейс зв'язку Smart Bluetooth (BLE 5.0);
вбудований Li-Pol акумулятор, зарядка від зовнішнього джерела живлення, вбудований контролер та індикатор зарядки;
керування від 1 кнопки: ввімкнення/вимикання, старт/стоп запису, запуск на дослідження;
дистанційне керування зовнішніми функціями (через ПЗ ЗКП);
відновлення режиму передачі даних, автоматичне вимикання при відсутності з'єднання чи перевищенні часу очікування;
безкоштовне базове ПЗ до ЗКП "DiaCard - ЭКГ. Регистратор", ОС Android 7-12 (встановлення з Google Play Market або з APK-файлу);
сумісність з ОС IOS 8+ (ПЗ в розробці);
контроль версій і автоматичне оновлення внутрішнього ПЗ реєстратора і ЗКП;
міцний корпус з ABС - пластику, зручна система фіксації реєстратора;
відповідність до вимог IEC (EN) 60601-1;
захист входів ЕКГ від імпульсів дефібрилятору (за вимогою).

Технічні характеристики:
Параметр    Значення
Кількість відведень, тип    1 біполярне, 6 монополярних
Діапазон вхідних напруг, ~/ =    ±0.005 ÷ ± 5.0 мВ
Частотний діапазон
- пальцьові електроди;
- кабель відведень.
0.1÷45
0.005÷100 Гц
Вхідний опір    > 10 МОм
Послаблення синфазних завад:
- пальцьові електроди;
- кабель відведень

≥ 90 дБ
≥ 100 дБ

Розрядність / частота

24 / 250, 500, 1000 Гц

Контроль обриву електродів
Є

Захист від імпульсів дефібрилятора
≤ 160 Дж

Фільтрація цифрова
0.005, 0.01, 0.05, 0.1, 25, 35, 50/60, 75 Hz, ADS, ФПЕ

Інтерфейс зв'язку з ЗКП
BLE-5.0

Живлення, акумулятор, тип

літій-полімерний; 3.7 В; 650 мА·год

Тривалість роботи, не менше,
- режим очікування
- режим "Електрокардіограф"
- режим "Подійний монітор", без тривог
- режим "Подійний монітор", з тривогами

≥ 24 місяці
≤ 15 днів
≤ 30 днів
≤ 15 днів
Час заряду, відключення

1,5÷2год, автоматичне

Габарити (без кабелю і аксесуарів)

66х52х12.7 мм

Вага (з акумулятором, без кабелю і аксесуарів)

47 г

Комплектність:
Позиція

К-сть

Реєстратор модель 06000.22, колір виконання: сірий, шт.
1

Кабель живлення microUSB (BM) / USB (AM), шт.

1

Блок живлення: EU 100÷240В 50÷60Гц  / 5В 1А, USB (AF), шт
1

Керівництво з експлуатації, брошура, шт.
1

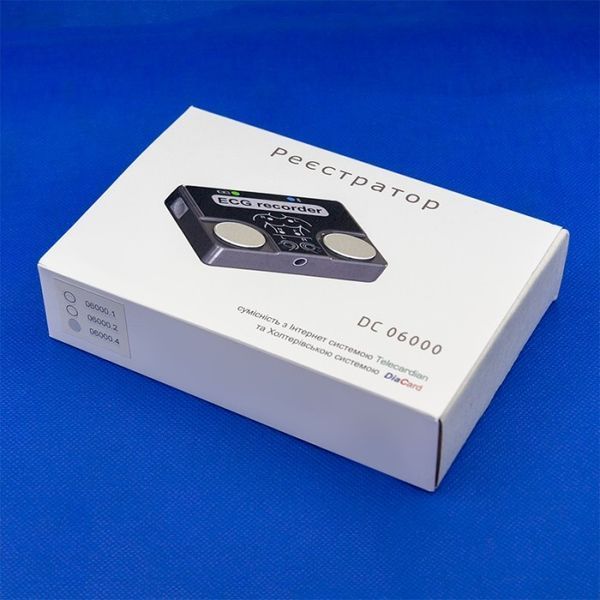

Упаковка, шт.
1

Аксесуари:
Перелік
Кабелі відведень на 3 дроти (електроди), з інструментальним роз'ємом аудіо 3.5 мм

Кабелі відведень на 4 дроти (електроди), з інструментальним роз'ємом аудіо 3.5 мм

Електроди на кінцівки типу "причіпка"
Електроди грудні вакуумні, на різні вікові групи
Електроди одноразові для ЕКГ, різні
Гель-паста електродна струмопровідна
Смартфон, планшет ОС Android: Samsung, Lenovo, Xiaomi (модель і комплектація — за узгодженням)
Ноутбук 15-17" або стаціонарний ПК (системний блок, монітор 22-27", лазерний принтер А4, аксесуари) Windows 10 (модель і комплектація — за узгодженням)
Блок живлення: EU  100÷240В 50÷60Гц  / 5В 2А, USB (AF), для зарядки планшета

Джерело автономного живлення типу Powerbank від 2200 мА·год і вище
Сумка-укладка з логотипом «Paramedic. DiaCard», 305х260х70 мм
Чохол для кріплення реєстратора на поясі
Ремінь поясний
Гарантія
Від виробника, 12 місяців.
