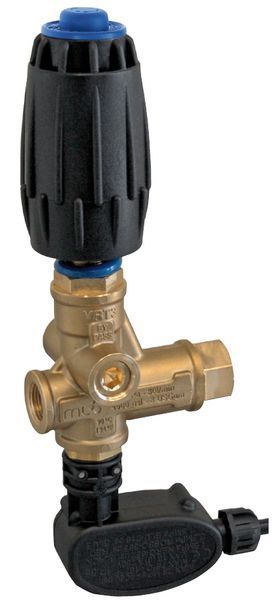

Байпасный клапан TECOMEC VRT3-P: автоматическое отключение для профессиональных моек
Автоматизация процесса мойки высокого давления – это не просто удобство, а реальная экономия ресурсов. Представьте: оператор отпустил пистолет – насос автоматически выключается. Нажал на рычаг – насос запускается. Никакой работы вхолостую, ни лишнего расхода электроэнергии, минимальный износ оборудования.
TECOMEC VRT3-P – это версия легендарного байпасного клапана VRT3, оснащенная встроенным микровыключателем для автоматического отключения насоса при переходе в режим байпаса. Рассчитанный на давление до 310 бар (31 МПа), производительность 40 л/мин и температуру до 90 °C, этот клапан является идеальным решением для профессиональных стационарных моек, промышленных систем очистки и любого оборудования, где требуется автоматизация.
В нашем интернет-магазине «Магазин Современного Потребителя» вы найдете оригинальные насосы высокого давления (Interpump, Hawk, TECOMEC), профессиональное автомоечное оборудование, мойки высокого давления и все необходимые комплектующие, включая байпасные клапаны TECOMEC. Мы предлагаем полный цикл обслуживания: продажа, сервис, официальная гарантия, оригинальные запчасти и обучение.
Сегодня подробно разберем модель TECOMEC VRT3-P (версия без выхода под манометр) – идеальное решение для тех, кто нуждается в автоматизации, но контроль давления осуществляется отдельными устройствами.
Что такое байпасный клапан TECOMEC VRT3-P?
VRT3-P (индекс «P» означает наличие микровыключателя — «Pressure switch») — это байпасный регулировочный клапан итальянского бренда TECOMEC, предназначенный для работы в составе профессиональных моек высокого давления (АВД), стационарных установок и систем очистки.
Это версия, которая включает два ключевых элемента:
Встроенный микровыключатель (250 V, 16 A, IP 55) – для автоматического отключения насоса при переходе в режим байпаса (закрытие пистолета).
Удобная ручка регулировки — для быстрой настройки давления без инструментов.
Чем эта версия отличается от VRT3-P с манометром? В данной версии нет отдельного порта G 1/4 F для манометра. Это делает клапан более компактным, более простым и дешевым. Контроль давления (если требуется) осуществляется отдельным манометром, установленным на насосе, на щитке управления или в другом месте системы.
Основные характеристики TECOMEC VRT3-P
Параметр Значения
Тип Байпасный клапан (регулировочный)
Максимальное давление (допустимое) 310 бар (31 МПа / 4500 PSI)
Номинальное давление 280 бар (28 МПа)
Производительность 40 л/мин (10.5 US Gpm)
Максимальная температура 90 °C (194 °F)
Вход G 3/8 F
Выход G 3/8 F
Байпасные порты 2x G 3/8 F
Подключение манометра Нет
Регулировка Ручка
Микровыключатель Да (250 V, 16(6)A, IP 55, кабель 1200 мм)
Материал корпуса Высококачественная латунь
Цвет пружины Определяет диапазон давления (синий, желтый, черный).
Страна-производитель Италия
Торговая марка TECOMEC
Главная особенность: встроенный микровыключатель 250 V, 16 A, IP 55
Микровыключатель – это электрическое устройство, встроенное в клапан, срабатывающий при переходе системы в режим байпаса (когда оператор закрывает пистолет).
Технические характеристики микровыключателя
Параметр Значения
Напряжение 250 V
Ток (резистивная нагрузка) 16 A
Ток (индуктивная нагрузка) 6 A
Степень защиты IP 55 (защита от пыли и струй воды)
Длина кабеля 1200 мм.
Как это работает
text
Пистолет открытый → Клапан закрытый → Микровыключатель не срабатывает → Насос работает
↓
Пистолет закрыт → Давление растет → Клапан открывает байпас →
↓
Микровыключатель срабатывает (контакт NC размыкается) → Электродвигатель выключается
↓
Оператор нажимает пистолет → Клапан закрывается → Контакт замыкается NC →
↓
Запуск двигателя (при наличии соответствующей схемы управления)
Что это дает на практике
Автоматическое отключение насоса при остановке работы – не нужно вручную выключать двигатель после каждой паузы.
Экономия электроэнергии – насос не работает вхолостую в режиме байпаса.
Увеличение ресурса насоса – меньше часов работы, меньше износа уплотнений, плунжеров, подшипников.
Снижение шума – насос не работает, когда не используется.
Защита от перегрева – длительная работа в режиме байпаса приводит к нагреву воды и износу уплотнений. Автоматическое отключение предотвращает это.
Степень защиты IP 55 – работа во влажных условиях.
Микровыключатель имеет степень защиты IP 55, что означает:
Защита от пыли – не проникает достаточное количество пыли для нарушения работы.
Защита от струй воды – выдерживает поток воды из любого направления.
Это критически важно для использования на мойках, где оборудование постоянно подвергается воздействию влаги, пыли, моющих средств.
Другие ключевые особенности VRT3-P
✅ Два байпасных порта G 3/8 F
VRT3-P имеет два отдельных байпасных порта для подключения сливной линии. Это обеспечивает:
Гибкость монтажа – подключайте сливной шланг к любому удобному порту.
Возможность использования двух сливных линий – для сложных гидравлических схем.
Стандартизация – одинаковые порты упрощают подбор фитингов.
Внимание: Незадействованные байпасные порты необходимо заглушить латунными заглушками G 3/8 (есть в нашем ассортименте).
✅ Удобная ручка регулировки давления
В отличие от базовых версий с регулировкой винтом под ключ, VRT3-P оснащен эргономичной ручкой:
Регулировка без инструментов – просто поверните ручку.
Плавная регулировка в диапазоне до 310 бар.
Быстрая перенастройка под различные задачи (деликатная мойка или мощная очистка).
✅ Давление 310 бар (4500 PSI) – промышленный уровень
Допустимое давление 310 бар (31 МПа) позволяет использовать клапан для самых сложных задач.
Удаление стойких лакокрасочных покрытий (краска, лак, грунтовка).
Удаление ржавчины и окалины из металлических поверхностей.
Очистка строительной техники от засохшего бетона.
Удаление ракушек и водорослей из корпусов судов.
Подготовка поверхностей перед покраской.
✅ Цветная маркировка пружин
TECOMEC использует цветную маркировку пружин для быстрой идентификации диапазона давления:
Цвет пружины Давление
Желтый 140-160 бар
Синий 220-250 бар
Черный 280-310 бар
Это позволяет мгновенно зрительно определить, на какое давление рассчитан клапан.
✅ Отсутствие выхода под манометр – компактность и простота
Эта версия VRT3-P не имеет отдельного порта для манометра. Почему это может быть плюсом?
Компактнее – меньше выступов, легче устанавливать в ограниченном пространстве.
Меньше потенциальных мест утечки – каждый дополнительный порт это дополнительное резьбовое соединение.
Дешевле – отсутствие дополнительного порта снижает стоимость клапана.
Как контролировать давление без манометра на клапане? Манометр можно установить:
На выходе насоса (часто есть штатный порт).
на щитке управления (с подключением через шланг высокого давления).
Использовать переносной манометр для периодической проверки.
Сравнение версий TECOMEC VRT3
Характеристика VRT3 (базовая) VRT3-P (эта версия) VRT3-P (с манометром)
Давление 310 бар 310 бар 310 бар
Производительность 40 л/мин 40 л/мин 40 л/мин
Вход/выход G 3/8 F G 3/8 F G 3/8 F
Байпасные порты 2x G 3/8 F 2x G 3/8 F 2x G 3/8 F
Ручка регулировки Да Да Да
Микровыключатель Нет Да (250V, 16A, IP55) Да
Выход под манометр Нет Нет Да (G 1/4 F)
Применение Простые системы Автоматизация без манометра Полная автоматизация + контроль
Где применяется TECOMEC VRT3-P?
Благодаря наличию микровыключателя, высокому давлению и удобной регулировке, этот клапан идеально подходит для:
🏭 Производство моек высокого давления (АВД)
Идеальный компонент производства автоматизированных аппаратов.
Возможность предлагать клиентам функцию автоотключения.
🚗 Мойки самообслуживания
Автоматическое отключение насоса по истечении времени мытья.
Экономия электроэнергии для владельца мойки.
🏭 Промышленные клининговые компании
Увеличение ресурса дорогостоящего промышленного оборудования.
Снижение затрат на электроэнергию.
🚛 Грузовые мойки и автопарки
Автоматизация процесса удобства персонала.
🔧 Сервисные центры
Универсальный клапан для замены с возможностью автоматизации.
Схема подключения TECOMEC VRT3-P
Гидравлическая часть
text
Насос → Вход (G 3/8 F) → Выход (G 3/8 F) → Шланг ВТ → Пистолет
Байпасный порт 1 → Сливной шланг (в бак или на всасывание насоса)
Байпасный порт 2 → Заглушка G 3/8 (или второй сливной шланг)
Электрическая часть
Микровыключатель имеет три контакта (провода в кабеле):
COM (общий) – обычно черный или коричневый
NC (Normally Closed – нормально замкнутый) – обычно белый или синий
NO (Normally Open – нормально разомкнутый) – обычно черный или серый
Стандартное подключение для отключения двигателя:
Подключите COM и NC в разрыв цепи катушки магнитного пускателя.
При закрытии пистолета (режим байпаса) контакт NC размыкается, двигатель останавливается.
При открывании пистолета контакт NC замыкается, двигатель готов к запуску.
Для интеграции с PLC используйте контакты COM и NO для подачи сигнала на контроллер.
Техническое резюме: кому подходит этот клапан?
Параметр Значения
Производитель TECOMEC (Италия)
Модель VRT3-P
Допустимое давление 310 бар (31 МПа/4500 PSI)
Производительность 40 л/мин
Температура 90°C
Материал Латунь
Вход/выход G 3/8 F
Байпасные порты 2x G 3/8 F
Ручка Да
Микровыключатель 250 V, 16(6)A, IP 55, кабель 1200 мм
Манометр Нет
Рекомендовано для:
Производителей моек высокого давления (АВД).
Стационарные моек самообслуживания.
Промышленные клининговые компании.
Автоматизированные моющие системы.
любого оборудования, где требуется автоматизация процесса мойки.
Преимущества покупки TECOMEC VRT3-P в «Магазине Современного Потребителя»
✅ Состав оригинальной продукции – прямые поставки из Италии, сертификаты, серийные номера.
✅ Официальная гарантия – на все клапаны TECOMEC.
✅ Собственный сервисный центр – помощь с подбором, монтажом, настройкой, подключением микровыключателя.
✅ Оригинальные комплектующие – ремкомплекты (арт. 4079900076, 4079900077), уплотнения, пружины разных цветов.
✅ Заглушки и переходники – латунные заглушки G 3/8 для незадействованных байпасных портов.
✅ Инженерная поддержка – консультации по схемам подключения.
✅ Доставка по всей Украине – любой город (Новая Почта, Укрпочта, курьер, самовывоз).
Как заказать?
Нажмите «Купить» на странице товара.
Выберите удобный способ доставки.
Рекомендуем сразу добавить в корзину латунные заглушки G 3/8 для незадействованных байпасных портов.
Получите клапан, проверьте комплектацию.
При необходимости получите бесплатную консультацию инженеров по монтажу и подключению микровыключателя.
Автоматическое отключение. Высокая надежность. TECOMEC VRT3-P.
