Регистратор 06000.4 (ЭКГ-6), СТМ "Telecardian" и СМ "DiaCard"

Регистратор 06000.4 (ЭКГ-6), СТМ "Telecardian" и СМ "DiaCard"
Регистратор ЭКГ 06000.4 — портативное электронное устройство с автономным питанием, для использования в качестве персонального электрокардиографа для регистрации ЭКГ в 1 или 6 отводах, событийного монитора ЭКГ в составе СТМ "Telecardian", холтеровского регистратора в составе СМ "DiaСard"

Область применения:
амбулаторный контроль пациентов кардиологического профиля;
центры удаленного мониторинга, call-центры;
отделение кардиологии и функциональной диагностики;
службы неотложной помощи общего (гражданского) профиля;
медицина катастроф, госпитали, медсанчасти;
на транспорте, автомобильном, железнодорожном, авиационном, водном;
спортивная медицина в научно-исследовательских целях, в экспедициях;
в домашних условиях (дома, на работе, на отдыхе, в пути) в соответствии с рекомендациями и под наблюдением врача.
Режимы работы:
Электрокардиограф – регистрация ЭКС и потоковая передача данных на внешнее управляющее устройство (ЗКП – смартфон, планшет) в реальном времени, без сохранения в памяти регистратора;
Событийный монитор – регистрация фрагментов ЭКС в ручном или автоматическом режимах, хранение в памяти регистратора с последующей передачей на ЗКП;
Холтер – непрерывная регистрация ЭКС, хранение в памяти регистратора с последующим считыванием на ПК или ЗКП.
Особенностью этого регистратора являются встроенные пальцевые электроды, разъем для подключения кабелей отводов, сверхнизкое энергопотребление и наличие встроенной памяти для хранения фрагментов ЭКГ и записи холтеровского исследования, что делает его универсальным для персонального контроля пациентом работы сердца в домашних условиях и профессионального применения медицинской практике.

Возможности:
регистрация ЭКС: 1 или 6 отведений, до 15 суток;
регистрация ЭКС из встроенных в регистратор пальцевых электродов или из кабелей отводов на 3 или 4 провода (электроды);
просмотр ЭКГ на дисплее планшета или смартфона: выбор каналов, изменение скорости, масштаба, настроек цифровых фильтров;
измерение ЧСС в реальном времени, контроль обрыва электродов – звуковая индикация;
установка тревог: брадикардия, тахикардия, пауза, аритмия, отсутствие сигнала – звуковая индикация;
запись ЭКГ продолжительностью от 10 секунд до 168 часов;
запись фрагментов ЭКС продолжительностью от 30 до 300 с во внутреннюю память регистратора: по расписанию, по требованию, по тревоге, предыстория события - до 120 с;
в режиме "Холтер" - непрерывная запись ЭКС в память регистратора, прямое считывание в СМ "DiaСard" - полная совместимость;
сохранение записей ЭКГ в Архиве ЗКП, вывод на печать, поддержка работы с портативными BT/BLE принтерами, отправка записей на электронную почту, передача данных в Личный кабинет СТМ Telecardian, Google Drive, Cardiolyse или другое облачное хранилище , в ПО "Фазограф";
интеграция с другим ПО и сервисами (SDK&API);
экспорт записей в форматы: EDF+, HL7 a Ecg;
импорт записей в формате SCP-ECG (EN 1064).
Принцип работы:
прецизионные усилители ЭКС с высоким входным сопротивлением;
отсутствие раздельных конденсаторов;
контроль обрыва электродов;
синхронные 24-разрядные ƩΔ АЦП, обработка на ARM CORTEX M4;
интерфейсы: беспроводной интерфейс связи BLE 4.2-5.2, USB_CDC;
встроенный Li-Pol аккумулятор, зарядка от внешнего источника питания или USB ПК, встроенный контроллер и индикатор зарядки;
управление 1 кнопкой: включение/выключение, старт/стоп записи, запуск на исследование, очистка памяти, метка событий;
дистанционное управление внешними функциями (через ПО ЗКП);
восстановление режима передачи данных, автоматическое выключение при отсутствии соединения или превышении времени ожидания;
контроль версий и автоматическое обновление программного обеспечения регистраторов и ЗКП;
бесплатное базовое ПО в ЗКП: ОС Android 7-12, регистраторы совместимы с ОС IOS 8+ (ПО в разработке);
прочный корпус из ABС-пластика, удобная система фиксации регистратора;
соответствие требованиям IEC (EN) 60601-1;
защита входов ЭКГ от импульсов дефибриллятора (по требованию).

Технические характеристики:
Параметр Значения
Количество отведений, тип 1 биполярный, 6 монополярных
Диапазон входных напряжений, ~/ = ±0.005÷±5.0 мВ
Частотный диапазон 0.005÷100 Гц
Входное сопротивление > 20 МОм
Уменьшение синфазных помех: из пальцев/с кабеля
≥ 90/≥ 100 дБ

Частота записи, online/offline

250, 500, 1000/250 Гц

Контроль обрыва электродов
Да

Внутренняя память
128 МБ

Режим "Событийный монитор", кол-во фрагментов, по 5 мин. 256
Режим "Холтер", продолжительность записи, 1/6 каналов
48/24 часа

Фильтрация цифровая
0.005, 0.01, 0.05, 0.1, 25, 35, 50/60, 75 Гц, ADS, ФПЭ

Интерфейс связи с ЗКП
BLE 4.2÷5.2, USB_CDC

Питание, аккумулятор, тип

литий-полимерный; 3.7 В, 650 мА·час

Время работы, монитор/холтер

180 дней / 7 дней

Габариты (без кабеля и аксессуаров)

66х52х12,5 мм

Вес (с аккумулятором, без кабеля и аксессуаров)

47 г

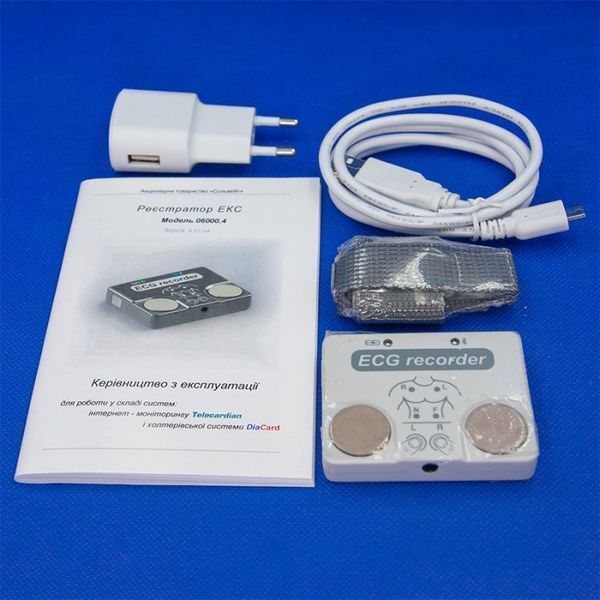

Комплектность:
Позиция

Кол-во

Регистратор модель 06000.4, цвет исполнения: серый
1 шт

Чехол для фиксации регистратора 06000.4 на поясе

1 шт

Data — кабель microUSB (BM)/USB (AM)

1 шт

Блок питания сетевой: EU 100-240В 50-60Гц/=5В 1А (USB-AF), шт.
1 шт

Руководство по эксплуатации
1 шт

Упаковка
1 шт

Аксессуары:
Список

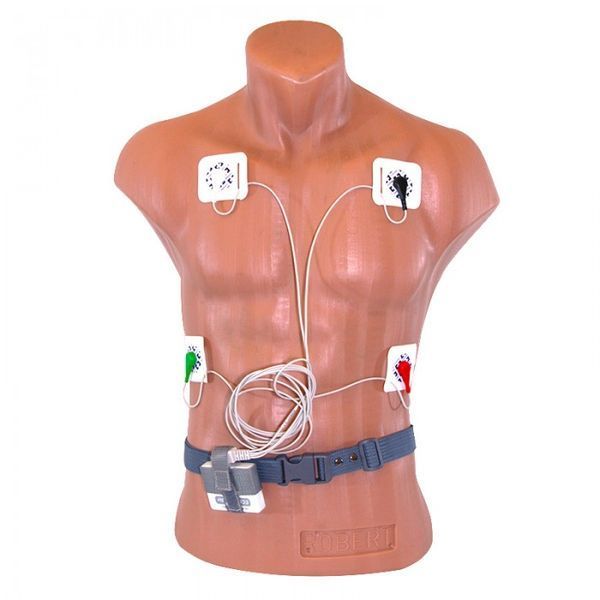

Кабели отводов на 3 или 4 провода-электроды с инструментальным разъемом аудио 3.5 мм стерео

Электроды на конечности типа "прицепка"
Электроды грудные вакуумные, на разные возрастные группы
Электроды одноразовые для ЭКГ, разные
Гель-паста электродная токопроводящая
Смартфон, планшет ОС Android: Samsung, Lenovo, Xiaomi (модель и комплектация – по согласованию)
Ноутбук 15-17" или стационарный ПК (системный блок, монитор 22-27", лазерный принтер А4, аксессуары) Windows 10 (модель и комплектация – по согласованию)
Блок питания сетевой EU 100-240В 50-60 Гц/=5В 2А, (USB-AF), для зарядки планшета

Источник автономного питания типа Powerbank от 2200 мАч и выше
Сумка-укладка с логотипом "Paramedic. DiaCard", 305х260х70 мм
Ремень на поясницу
Гарантия
От производителя, 12 месяцев.
