Датчик протока ST-5 R+M: надежный контроль потока для систем высокого давления

Датчик протока ST-5 R+M: надежный контроль потока для систем высокого давления

В современных мойках высокого давления автоматизация играет ключевую роль. Работающий всуху насос или двигатель, который не выключается после закрытия пистолета, — это не только напрасный расход энергии, но и прямой путь к быстрому износу оборудования. Конкретно для решения этих задач есть датчики протока.

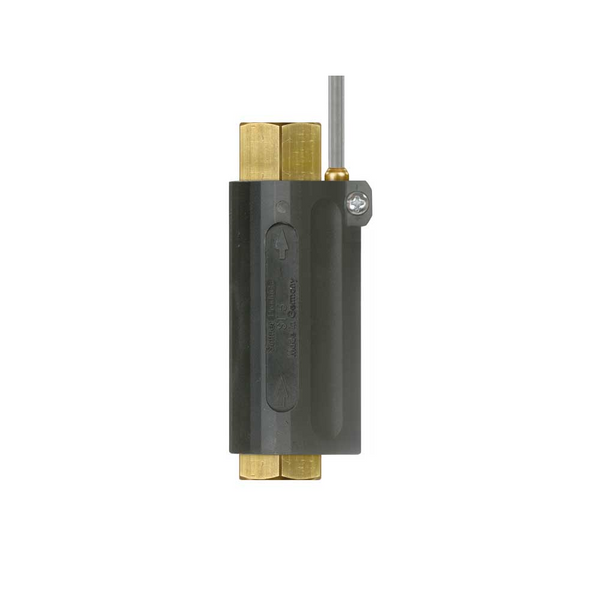

ST-5 от немецкого бренда R+M – это высоконадежный датчик протока (потока) воды, рассчитанный на работу в системах высокого давления до 210 бар, производительностью до 60 л/мин и температурой до 80 °C. Он предназначен для вертикального монтажа в линию высокого давления и служит глазами системы управления, сигнализируя о начале или прекращении потока жидкости.

В нашем интернет-магазине «Магазин Современного Потребителя» вы найдете оригинальные насосы высокого давления (Interpump, Hawk, TECOMEC), профессиональное автомоечное оборудование, мойки высокого давления и все необходимые комплектующие, включая датчики протока R+M. Мы предлагаем полный цикл обслуживания: продажа, сервис, официальная гарантия, оригинальные комплектующие и обучение.

Сегодня подробно разберем датчик протока ST-5 R+M – устройство, позволяющее автоматизировать работу мойки и защитить насос от работы досуха.

Что такое датчик протока (потока) ST-5?
Датчик протока ST-5 – это электромеханическое устройство, которое встраивается в линию подачи воды (часто на всасывании насоса или в линии низкого давления) и определяет, движется ли вода по трубопроводу. Если поток воды прекращается (например, перекрытый кран на подаче или засорился фильтр) датчик подает электрический сигнал на систему управления. Это позволяет автоматически выключить насос, предотвращая его работу «насухо», которая катастрофически быстро разрушает уплотнение плунжеров.

Основное предназначение:

Защита от работы без воды.

Автоматизация цикла мойки (включение насоса при открывании крана).

Контроль работы систем водоснабжения.

Основные характеристики датчика протока ST-5
Параметр Значения
Тип Датчик протока (потока)
Максимальное давление 210 бар
Производительность 60 л/мин
Максимальная температура 80 °C
Монтаж Вертикальный
Вход/Выход G 1/2 F
Длина кабеля 1200 мм.
Страна-производитель Германия
Бренд R+M
Ключевые особенности ST-5
✅ Высокое рабочее давление — 210 бар
Большинство датчиков протока на рынке рассчитаны на низкое давление (10-16 бар) и предназначены для систем водоснабжения. ST-5 способен выдерживать давление до 210 бар, что позволяет устанавливать его непосредственно в линию высокого давления (хотя стандартная рекомендация – монтаж на всасывании насоса). Некоторые инженеры используют его для контроля потока на выходе из насоса.

✅ Высокая производительность - 60 л/мин
Пропускная способность 60 л/мин покрывает потребности большинства профессиональных насосов, включая производительные модели Interpump серии 47 (до 40-50 л/мин) и легендарную серию 63 [citation:1].

✅ Немецкое качество и надежность
R+M – немецкий бренд, известный своими компонентами для аппаратов высокого давления. Датчик ST-5 изготовлен из качественных материалов, стойких к коррозии. Немецкое происхождение – гарантия стабильности характеристик и длительного срока службы.

✅ Вертикальный монтаж
Конструкция датчика оптимизирована для работы в вертикальном положении. Это важно учитывать при проектировании гидравлической схемы вашей мойки. Неправильная ориентация может привести к неточному срабатыванию или заклиниванию механизма.

✅ Стандартная резьба G 1/2 F
Подключение G 1/2 F (внутренняя резьба) является стандартом для большинства соединений низкого и среднего давления. Это позволяет легко интегрировать датчик в существующую систему без использования экзотических переходников.

Где используется датчик протока ST-5?
Благодаря высокому рабочему давлению и немецкому качеству, ST-5 используется в различных системах:

🚗 Профессиональные мойки высокого давления (АВД)
Стационарные мойки самообслуживания – защита насоса от работы досуха, если оператор не залил воду в бак, или если перекрыт магистральный кран.

Грузовые мойки – автоматизация процесса, контроль подачи воды из накопительного бака.

🏭 Промышленные системы очистки
Защита дорогих промышленных насосов (плунжерных, центробежных) от кавитации и сухого хода.

🌾 Сельское хозяйство
Стационарные мойки для техники, системы полива, доильные установки – везде, где нужно знать, есть ли поток воды.

🚰 Системы водоснабжения и повышения давления
В качестве реле потока для автоматического включения насосной станции при открывании крана.

Схема включения: электричество и гидравлика
Гидравлическое подключение
ST-5 устанавливается в линию, чаще всего до входа насоса (на линии всасывания). Хотя он и рассчитан на 210 бар, рекомендуется не подвергать его излишним нагрузкам.

Стандартная схема монтажа:

Бак с водой / Магистраль водопровода → Фильтр сетчатый (рекомендуется) → Датчик протока ST-5 (вертикально!) → Насос высокого давления → ...

Электрическое подключение
Датчик оснащен кабелем длиной 1200 мм с тремя проводами (или двумя в зависимости от модификации). Обычно используется контакт NO (Normally Open — нормально разомкнутый), замыкающийся при появлении потока воды.

Последовательность действий:

Открывшийся кран / появившаяся вода → Датчик ST-5 замыкает контакты → Сигнал поступает на контроллер (ПЛК) или непосредственно на магнитный пускатель насоса → Насос запускается.

Вода исчезла → Датчик размыкает контакты → Контроллер получает сигнал об аварии → Насос останавливается (если это предусмотрено логикой).

Преимущества установки датчика протока ST-5
Защита инвестиций: насос высокого давления стоит дорого. Работа насухо убивает уплотнение плунжеров в считанные минуты. ST-5 предотвращает это.

Автоматизация: не требуется вручную включать насос, когда оператор открывает кран. Система запускается сама.

Экономия электроэнергии: насос не крутится вхолостую, если вода по какой-либо причине не поступает.

Безопасность: в промышленных установках контроль протока воды – это часть общей безопасности технологического процесса.

Техническое резюме: кому подходит ST-5?
Параметр Значения
Производитель R+M (Германия)
Модель ST-5
Давление 210 бар
Производительность 60 л/мин
Температура 80°C
Монтаж Вертикальный
Подключение G 1/2 F
Кабель 1200 мм
Рекомендовано для:

Производителей моек высокого давления.

Владельцев стационарных моек самообслуживания.

Сервисные центры.

Промышленные системы водоснабжения и очистки.

Преимущества покупки в «Магазине Современного Потребителя»
✅ Состав оригинальной продукции – прямые поставки из Германии, сертификаты.
✅ Официальная гарантия – на все датчики R+M.
✅ Собственный сервисный центр – помощь с подбором, монтажом, настройкой и подключением.
✅ Оригинальные комплектующие – фитинги, переходники, разъемы.
✅ Инженерная поддержка – консультации по схемам подключения и использования.
✅ Доставка по всей Украине – любой город (Новая Почта, Укрпочта, курьер).

Как заказать?
Нажмите «Купить» на странице товара.

Выберите удобный способ доставки (Новая Почта, Укрпочта, курьер, самовывоз).

Получите датчик, проверьте комплектацию.

При необходимости получите бесплатную консультацию инженеров по монтажу и электрическому подключению.

Контроль потока. Защита насоса. Немецкая надежность. R+M ST-5.

КУПИТЬ ДАТЧИК ПРОТОКИ ST-5

Хотите защитить вашу мойку от работы досуха? Нужна помощь с подключением датчика к системе управления? Свяжитесь с нашими инженерами – мы бесплатно проконсультируем и поможем подобрать оптимальное решение!
