Датчик протока ST-7 R+M: промышленный микровыключатель вместо хрупкого геркона

Датчик протока ST-7 R+M: промышленный микровыключатель вместо хрупкого геркона

В профессиональных мойках высокого давления датчик протока выполняет две ключевые функции: защищает насос от работы досуха и автоматизирует процесс запуска/остановки оборудования. Но не все датчики все равно надежны. Традиционные датчики на основе герконов (герметических магнитных контактов) чувствительны к вибрации, ударам и имеют ограниченную коммутационную способность. В тяжелых условиях эксплуатации они часто выходят из строя.

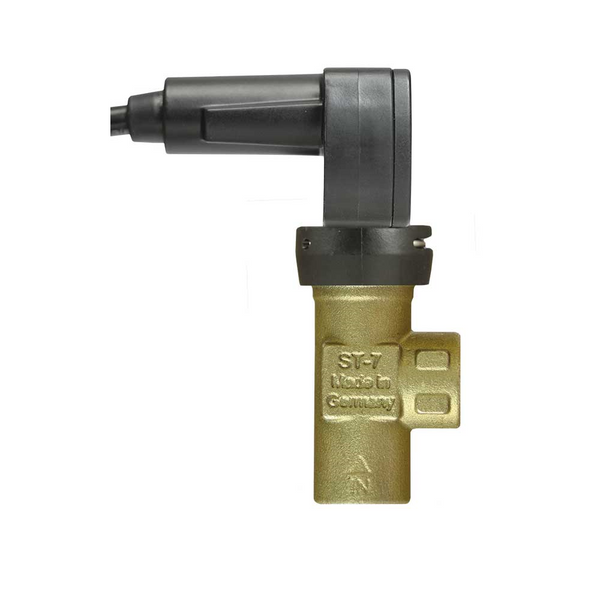

ST-7 от немецкого бренда R+M (Suttner) – это полностью переделанная версия датчика протока, использующая промышленный микровыключатель вместо хрупкого геркона.

Рассчитанный на давление до 350 бар, производительность 45 л/мин и температуру до 80 °C, этот датчик обеспечивает более высокую надежность, более длительный срок службы и может коммутировать значительно большие электрические мощности.

В нашем интернет магазине «Магазин Современного Потребителя» вы найдете оригинальные насосы высокого давления (Interpump, Hawk, TECOMEC), профессиональное автомоечное оборудование, мойки высокого давления и все необходимые комплектующие. Мы предлагаем полный цикл обслуживания: продажа, сервис, официальная гарантия, оригинальные комплектующие и обучение.

Сегодня подробно разберем датчик протока ST-7 R+M – инновационное решение от пионеров в мире компонентов высокого давления.

Что такое датчик протока ST-7?
Датчик протока ST-7 – это устройство, которое встраивается в линию подачи воды (на всасывании насоса) и контролирует наличие потока жидкости. При появлении потока (оператор открывает кран) датчик запирает электрическую цепь и запускает насос. При прекращении потока (кран закрыт, закончилась вода, засорился фильтр) – размыкает цепь и останавливает насос.

Главная инновация ST-7 – использование промышленного микровыключателя вместо традиционного геркона (герметичного магнитного контакта). Это дает решающие преимущества в надежности и долговечности.

Конструкция ST-7:

Электрическая и гидравлическая части полностью разделены – вода никогда не контактирует с электричеством.

Возможность раздельного монтажа – при сборке оборудования электрическую часть можно монтировать отдельно на щитке, соединяя их затем вместе.

Прочная пружинная конструкция – устойчива к вибрациям и ударам.

Основные характеристики датчика протока ST-7
Параметр Значения
Тип Датчик протока (потока) с микровыключателем
Максимальное давление 350 бар (5000 PSI)
Производительность 45 л/мин (12 US GPM)
Максимальная температура 80 °C (176 °F)
Монтаж Всесторонний (любое положение)
Подключение G 3/8" F/M (зависит от версии)
Длина кабеля 1200 мм (47").
Электрические параметры 250 V, 10 A
Пусковой ток (NC) 20 A
Пусковой ток (NO) 15 A
Степень защиты IP 65 (водонепроницаемая и пыленепроницаемая)
Активация (NO) ≥4,0 л/мин
Деактивация (NO) ≤3,5 л/мин
Потеря давления ~1,5 бар при 30 л/мин
Страна-производитель Германия
Бренд R+M (Suttner)
Ключевые особенности ST-7
✅ Промышленный микровыключатель вместо геркона – главное преимущество
Традиционные датчики протока используют герконы – стеклянные колбы с магнитными контактами внутри. Они имеют ряд недостатков:

Хрупкие и чувствительные к ударам/вибрациям.

Малая коммутационная способность (до 1 А).

Ограниченный срок службы при работе с индуктивной перегрузкой (катушки магнитных пускателей).

ST-7 использует промышленный микровыключатель, который:

Гораздо более надежный — предназначен для работы в серьезных условиях.

Коммутирует значительно большие токи – до 10 А постоянно и 15-20 А пусковых.

Более долгий срок службы — рассчитан на миллионы циклов.

Устойчив к вибрациям – нет хрупких элементов.

✅ Всесторонний монтаж – универсальность установки
В отличие от многих аналогов (например, ST-5 или ST-505, требующих вертикального монтажа), ST-7 можно устанавливать в любом положении. Это позволяет:

Установка датчика в наиболее удобном месте даже при ограниченном пространстве.

Упрощает проектирование гидравлических схем.

Облегчает модернизацию существующего оборудования.

✅ Раздельная электрическая и гидравлическая части
В ST-7 электрический блок и гидравлический блок полностью разделены. Это позволяет:

Монтировать электрическую часть на щитке управления, а гидравлическую – непосредственно в линию подачи воды.

Упрощает сборку оборудования на конвейере.

Повышает безопасность – вода никогда не контактирует с электрическими контактами.

✅ Высокое давление – 350 бар
ST-7 выдерживает давление до 350 бар, что позволяет устанавливать его как на всасывании насоса, так и в линии среднего давления (например после насоса, но перед байпасным клапаном).

✅ Оптимальная производительность – 45 л/мин
Производительности 45 л/мин достаточно для большинства профессиональных насосов:

Серия 44 Interpump (12 л/мин).

Серия 47 Interpump (15-21 л/мин).

Многие модели Hawk и Tecomec.

✅ Низкая потеря давления и высокая чувствительность
Потеря давления всего 1,5 бар при 30 л/мин – датчик не создает существенного сопротивления потоку.

Активация при 4,0 л/мин – датчик срабатывает даже при небольших затратах, обеспечивая быстрый запуск насоса.

Деактивация при 3,5 л/мин – своевременное отключение насоса при прекращении подачи воды.

✅ Высокая степень защиты IP 65
Класс защиты IP 65 означает полную защиту от пыли и защиту от струй воды из любого направления. Датчик можно устанавливать в сырых помещениях, на улице, под дождем – он выдержит любые условия.

Сравнение: ST-7 vs ST-5 vs ST-505
Характеристика ST-7 ST-5 ST-505
Макс. давление 350 бар 210 бар 600 бар
Производительность 45 л/мин 60 л/мин 30 л/мин
Температура 80°C 80°C 80°C
Монтаж Всесторонний Вертикальный
Тип контакта Микровыключатель Геркон? Геркон
Ток коммутации 10 А ~1 А ~1 А
Степень защиты IP 65 IP 55 IP 55
Подключение G 3/8" G 1/2" G 3/8"
Активация 4,0 л/мин ~5-10 л/мин 1,8 л/мин
Вывод: ST-7 – это датчик для самых требовательных профессиональных приложений, где требуется максимальная надежность, устойчивость к вибрациям и высокая коммутационная способность. Он проигрывает ST-505 по максимальному давлению, но выигрывает по удобству монтажа и надежности контакта.

Где используется датчик протока ST-7?
Благодаря давлению 350 бар, производительности 45 л/мин и всестороннему монтажу, ST-7 идеально подходит для:

🚗 Профессиональные мойки высокого давления (АВД)
Стационарные мойки самообслуживания – защита насоса от работы досуха, автоматический запуск при открытии крана.

Грузовые мойки – надежность в тяжелых условиях.

Промышленные моющие установки – интеграция с общей системой управления.

🏭 Промышленные системы очистки
Защита насосов промышленных моек.

Автоматизация действий подачи воды.

🚰 Системы водоснабжения и повышения давления
В качестве реле потока для автоматического включения насосной станции (благодаря высокой коммутационной способности).

🔧 Производство насосных станций и моек
Комплектация оборудования для повышения его надежности и функциональности.

Сравнение с аналогами на герконах
Характеристика ST-7 (микровыключатель) Аналоги на герконах
Ток коммутации 10 А 0,5-1 А
Требуется промежуточное реле Нет (прямое подключение) Да (обязательно)
Устойчивость к вибрации Высокая Низкая
Срок службы Очень высокий
Сложность монтажа Простой Сложнее (+ реле)
Цена Высшая Низкая
Вывод: ST-7 окупает свою более высокую цену за счет простоты монтажа (не нужно промежуточное реле), более высокой надежности и более длительного срока службы.

Схема подключения: электричество и гидравлика
Гидравлическое подключение
ST-7 устанавливается в линию подачи воды перед насосом (на всасывании).

Рекомендуемая схема:

Бак с водой / Магистраль → Фильтр сетчатый → Датчик пролива ST-7 → Насос высокого давления → ...

Преимущества всестороннего монтажа: датчик можно установить горизонтально, вертикально или под углом – это не влияет на его работу.

Электрическое подключение
ST-7 оснащен микровыключателем с тремя контактами и кабелем 1200 мм.

Контакты микровыключателя:

COM (общий) — обычно черный/коричневый

NO (Normally Open – нормально разомкнута) – замыкается при появлении потока ≥4,0 л/мин

NC (Normally Closed – нормально замкнутый) – размыкается при появлении потока

Стандартное подключение для запуска насоса:

Подключите COM и NO последовательно в цепь катушки магнитного пускателя.

Нет потока → контакт выключен → отключен насос.

Появился поток (оператор открыл кран) → контакт замыкается → запускается насос.

Преимущество микровыключателя (10 А): ST-7 можно подключать непосредственно к катушки магнитного пускателя без промежуточного реле. Это упрощает монтаж и снижает стоимость системы управления.

Техническое резюме: кому подходит ST-7?
Параметр Значения
Производитель R+M (Suttner), Германия
Модель ST-7
Давление 350 бар (5000 PSI)
Производительность 45 л/мин (12 GPM)
Температура 80°C (176°F)
Монтаж Всесторонний (любое положение)
Подключение G 3/8"
Кабель 1200 мм
Электричество 250 V, 10 A, IP 65
Рекомендовано для:

Производителей моек высокого давления (АВД).

Владельцев стационарных моек самообслуживания.

Промышленные клининговые компании.

Сервисные центры.

Систем водоснабжения с насосами до 350 бар.
