Регистратор ЭКГ модель 06000.7D "Амулет" - портативное электронное устройство с автономным питанием, предназначенное для регистрации ЭКС в 1, 2, 3-х биполярных или 6, 7-ти монополярных отводах. Регистратор может применяться в качестве персонального электрокардиографа, события монитора или холтеровского регистратора в составе СТМ "Telecardian", СМ DiaСard или других совместимых мониторинговых систем.

Полученные данные передаются на внешнее управляющее устройство (ЗКП) или записываются во внутреннюю флэш-память.
В качестве ЗКП может использоваться планшет или смартфон с установленным программным обеспечением "DiaCard – ЭКГ Регистратор", ОС Android 7+ – распространяется БЕСПЛАТНО с Google Play Market.

Отличия регистратора 06000.7D от 06000.7.
Основным отличием регистратора 06000.7D от 06000.7 является обновленное аппаратно-программное обеспечение и применение специально разработанных кабелей отводов: 3A-C24D, 4A-C24D и 5A-C24D. Разъем USB Type-C нового кабеля отводов является сигнально-симметричным, что делает подключение к регистратору простым и понятным. Все сигналы ЭКГ на разъеме продублированы двумя контактами, что значительно снижает возможность их бряцания во время исследования, а также ошибочного срабатывания функции контроля в цепи электродов и контроля отключения кабеля отводов.

Область применения:
амбулаторный контроль пациентов кардиологического профиля;
центры удаленного мониторинга, call-центры;
отделение кардиологии и функциональной диагностики;
службы неотложной помощи общего (гражданского) профиля;
медицина катастроф, госпитали, медсанчасти;
на транспорте, автомобильном, железнодорожном, авиационном, водном;
спортивная медицина в научно-исследовательских целях, в экспедициях;
в домашних условиях (дома, на работе, на отдыхе, в пути) в соответствии с рекомендациями и под наблюдением врача.
Регистратор 06000.7D поддерживает 3 режима работы:

электрокардиограф - регистрация ЭКС и потоковая передача данных на внешнее управляющее устройство (ЗКП - смартфон, планшет) в реальном времени, без сохранения в памяти регистратора;
- регистрация фрагментов ЭКС в ручном или автоматическом режимах, хранение в памяти регистратра с последующей передачей на ЗКП;
холтер – непрерывная регистрация ЭКС, хранение в памяти регистратора с последующим считыванием на ПК или ЗКП.
Особенностью данного регистратора являются: сверхминиатюрные размеры, малый вес, увеличенный размер внутренней флеш-памяти, один универсальный разъем USB Type-C для подключения кабелей ЭКГ, кабеля для считывания данных, записанных в режиме "Холтер" и внешнего зарядного устройства, что делает его универсальным и максимально удобным для персонального контроля пациентом работы сердца в домашних условиях и профессионального применения в медицинской практике.

Возможности:
регистрация ЭКС в режиме "Электрокардиограф": 1, 2, 3, 6 или 7 отведений, от 10 с до 7 суток;
регистрация ЭКС из кабелей отводов на 3, 4 или 5 проводов-электродов;
просмотр ЭКГ на дисплее планшета или смартфона: выбор каналов, изменение скорости, масштаба, настроек цифровых фильтров;
измерение ЧСС в реальном времени, контроль обрыва электродов – звуковая индикация;
установка тревог: брадикардия, тахикардия, пауза, аритмия, отсутствие сигнала – звуковая индикация;
запись ЭКГ продолжительностью от 10 секунд до 168 часов;
работа в режиме событийного монитора с записью фрагментов ЭКС продолжительностью от 30 до 300 с во внутреннюю память регистратора: по расписанию, по требованию, по тревоге, предыстория события от 30 до 120 с;
регистрация ЭКС в режиме "Холтер": непрерывная запись ЭКС в память регистратора, прямое считывание в СМ DiaСard - полная совместимость;
сохранение записей ЭКГ в Архиве ЗКП, вывод на печать, поддержка работы с портативными принтерами, отправка записей на электронную почту, передача данных в "Личный кабинет" СТМ "Telecardian", в Google Drive, в "Cardiolyse" или другое облачное хранилище, в ПО "Фозограф";
интеграция с другим ПО и сервисами (SDK&API);
экспорт записей в форматы: EDF+, HL7 a Ecg;
импорт записей в формате SCP-ECG (EN 1064).
Принцип работы:
прецизионные усилители ЭКС с высоким входным сопротивлением;
отсутствие раздельных конденсаторов;
контроль обрыва электродов;
синхронные 24-разрядные ƩΔ АЦП, обработка на ARM CORTEX M4;
интерфейсы связи: беспроводной интерфейс связи Smart Bluetooth(BLE 4.2-5.2), USB_CDC;
встроенный Li-Pol аккумулятор, зарядка от внешнего источника питания или USB ПК, встроенный контроллер и индикатор зарядки;
управление 1-й кнопкой: включение/выключение, старт/стоп записи, запуск на исследование, очистка памяти, метка событий;
дистанционное управление внешними функциями (через ПО ЗКП);
восстановление режима передачи данных, автоматическое выключение при отсутствии соединения или превышении времени ожидания;
контроль версий и автоматическое обновление программного обеспечения регистраторов и ЗКП;
прочный корпус из ABС – пластика, удобная система фиксации регистратора;
соответствие требованиям IEC (EN) 60601-1;
Защита от статических разрядов и импульсов кардиовертера.

Технические характеристики:
Параметр Значения
Количество отведений, тип 1, 2, 3 биполярных, 6, 7 монополярных
Диапазон входных напряжений, ~/ = ±0.005÷±5.0 мВ
Частотный диапазон 0.005÷100 Гц
Входное сопротивление > 20 МОм
Уменьшение синфазных помех: из пальцев/с кабеля
≥ 90/≥ 100 дБ

Частота записи, online/offline

250, 500/250 Гц

Контроль обрыва электродов
Да

Внутренняя память
256 МБ

Режим "Событийный монитор", кол-во фрагментов, по 5 мин.
256 фрагментов

Режим "Холтер", продолжительность записи
1-168 часов

Фильтрация цифровая
0.005, 0.01, 0.05, 0.1, 25, 35, 50/60, 75 Гц, ADS, ФПЭ

Интерфейс связи с ЗКП
BLE-4.2÷5.2, USB_CDC

Питание, аккумулятор, тип

литий-полимерный; 3.7 В; 130 мА/час

Время работы, монитор/холтер

180 дней / 7 дней

Габариты (без кабеля и аксессуаров)

35.5х62.2х7.6 мм

Вес (с аккумулятором, без кабеля и аксессуаров)

< 17 г

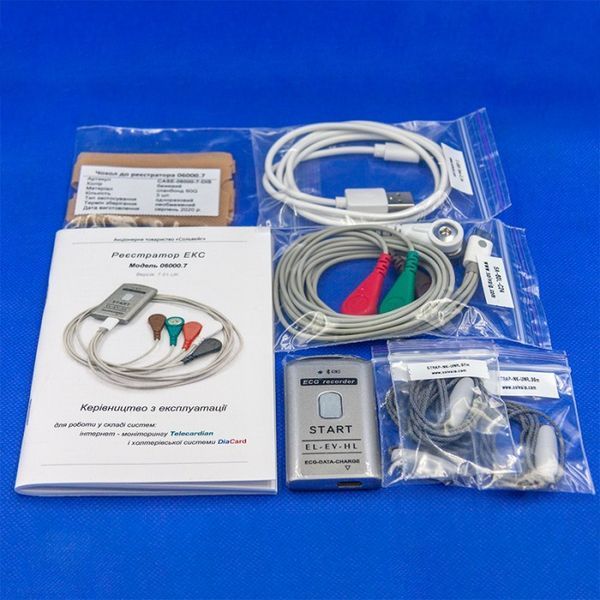

Комплектность:
Позиция

Кол-во

Регистратор модель 06000.7D
1 шт

Чехол для регистратора 06000.7D, одноразовый
3 шт

Ремешок-подвеска для фиксации регистратора 06000.7D на шее: 60, 70 и 80 см

1 шт

Кабель отводов 5A-50L-C24D

1 шт

Data - кабель USB (AM) / USB Type-C

1 шт

Блок питания сетевой: EU 100-240В 50-60Гц/=5В 1А (USB-AF), шт.
* по требованию

Руководство по эксплуатации
1 шт

Упаковка
1 шт

Аксессуары:
Список
Кабели отводов 3A-50L-C24D, 4A-50L-C24D

Электроды на конечности типа "прицепка"
Электроды грудные вакуумные, на разные возрастные группы
Электроды одноразовые для ЭКГ, разные
Гель-паста электродная токопроводящая
Смартфон, планшет ОС Android: Samsung, Lenovo, Xiaomi (модель и комплектация – по согласованию)
Ноутбук 15-17" или стационарный ПК (системный блок, монитор 22-27", лазерный принтер А4, аксессуары) Windows 10 (модель и комплектация – по согласованию)
Блок питания сетевой EU 100-240В 50-60Гц/=5В 2А (USB-AF), для зарядки планшета

Источник автономного питания типа Powerbank от 2200 мАч и выше
Чехол для регистратора 06000.7D, одноразовый
Сумка-укладка с логотипом "Paramedic. DiaCard", 305х260х70 мм
Гарантия
От производителя, 12 месяцев.
